VDO Cockpit International® - Catalogo strumenti

Codice: VDO SingleViu™

World Wide Gauges Cockpit International WWG - è una piattaforma di strumenti standardizzata per veicoli speciali e macchinari fissi. Con soluzioni modulari in tre varianti di alloggiamento e in due diverse soluzioni di illuminazione (luce anteriore o posteriore). Sulla base di questa piattaforma di strumenti sono disponibili soluzioni personalizzate molto convenienti (design del quadrante).
CONTAGIRI senza contaore
Per motori alimentati a benzina o gasolio • Programmabile per motori a benzina (4, 6 o 8 cilindri) o gasolio (prendendo il segnale dal terminale W). • Forniti con staffa di montaggio. Gli strumenti possono essere montati anche con ghiera filettata (da ordinare separatamente). • Alimentazione: vedere tabella Confezione Codice
Conf.Singola	Conf.10pz.	Scala	Ø Installazione	Tensione
333-035-029G►		0 - 4000 tr.min-1	52mm.	12V
333-035-017G►	333-035-017C	0 - 6000 tr.min-1	52mm.	12V
333-035-018G►		0 - 8000 tr.min-1	52mm.	12V
333-035-001G►	33-035-001C	0 - 3000 tr.min-1	80mm.	12V
333-045-001G►	333-045-001C	0 - 3000 tr.min-1	80mm.	24V
333-035-002G►	333-035-002C	0 - 4000 tr.min-1	80mm.	12V
333-045-002G►	333-045-002C	0 - 4000 tr.min-1	80mm.	24V
333-035-003G►		0 - 7000 tr.min-1	80mm.	12V

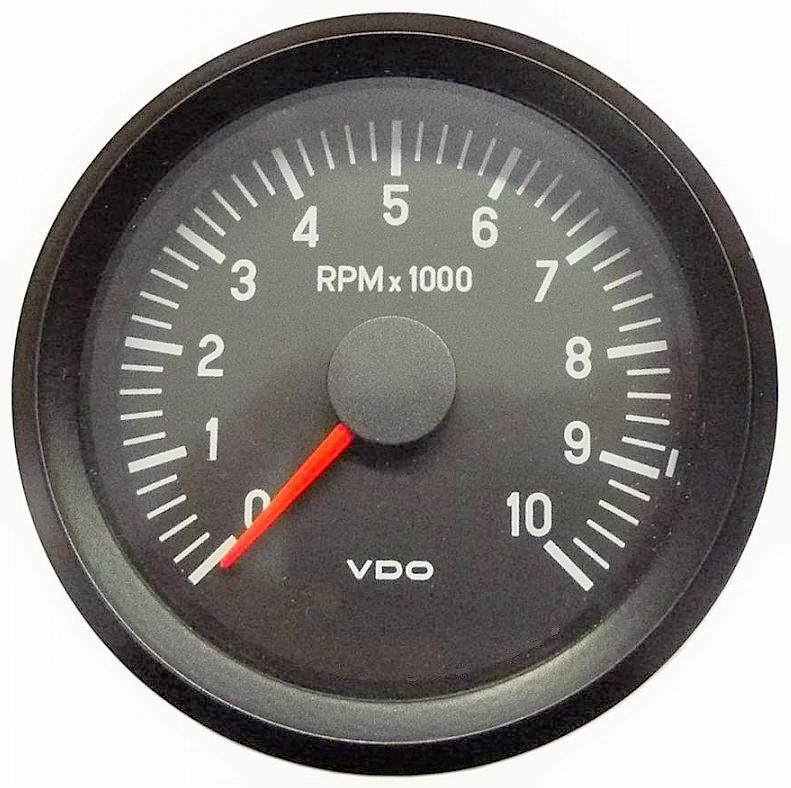

	333-035-022C	0 - 10000 tr.min-1	80mm.	12V
333-035-022G►		0 - 10000 tr.min-1	80mm.	12V
333-055-001G►		0 - 3000 tr.min-1	100mm.	12V
333-065-001G►		0 - 3000 tr.min-1	100mm.	24V

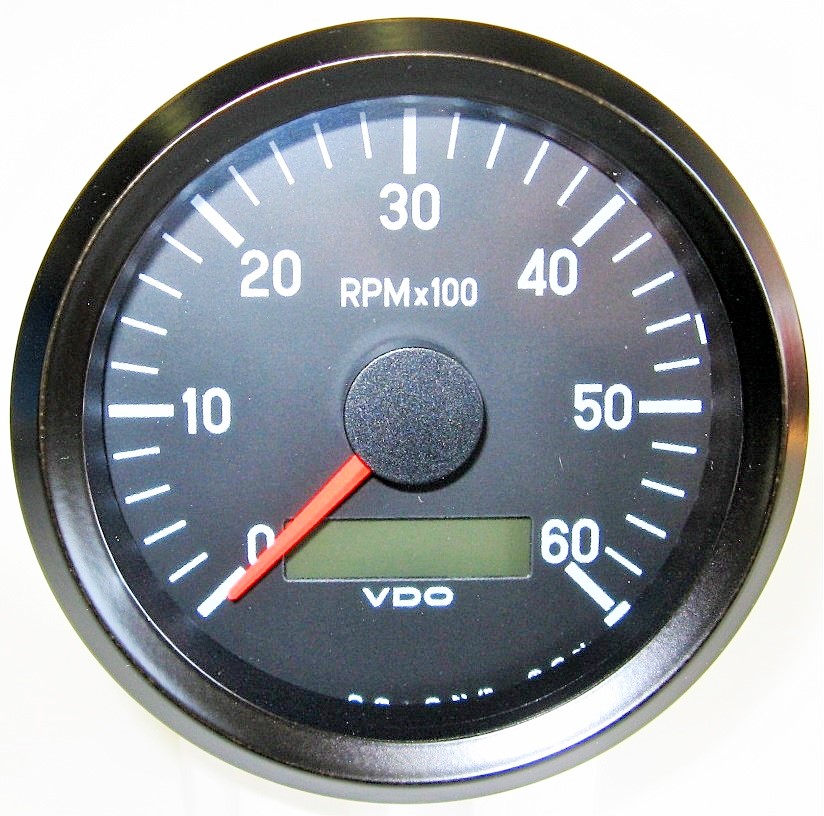

CONTAGIRI con contaore
Programmabile per tutte le combinazioni “x cilindri / x tempi” • Indicazione analogica giri motore (RPM) . • Display digitale (LCD) con 7 caratteri dedicati al contaore (fino a 99 999.9 h). • Sorgenti del segnale: terminale W alternatore, sensori effetto Halli, sensori di prossimità, sensori ad oscillatore bloccato, terminale 1 bobina di accensione. • Fornito con staffe di montaggio, ghiera filettata ordinabile separatamente • Alimentazione: 12 V e 24 V.
Conf.Singola	Conf.10pz.	Scala	Ø Installazione	Tensione
333-035-010G►	333-035-010C	0 - 3000 tr.min-1	80mm.	12/24 V
333-035-011G►	333-035-011C	0 - 4000 tr.min-1	80mm.	12/24 V
	333-035-014C	0 - 6000 tr.min-1	80mm.	12/24 V
333-055-002G►	333-055-002C	0 - 3000 tr.min-1	100mm.	12/24 V

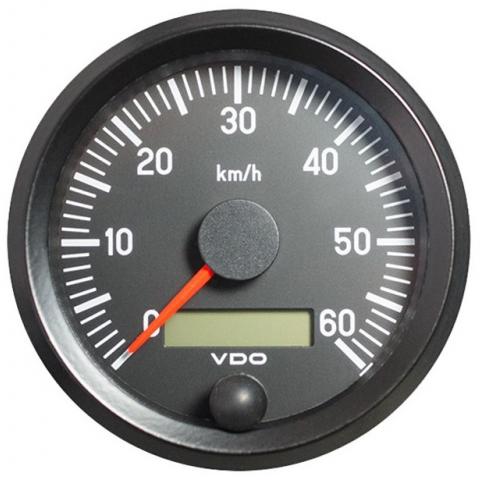

TACHIMETRI:
• Indicazione analogica della velocità (lancetta). • Display digitale a cristalli liquidi con contachilometri totale e parziale (km). • Odometro totale a 7 caratteri (fino a 999 999.9). • Odometro parziale a 5 caratteri (fino a 9 999.9). • Numero di impulsi/km programmabile da 500 a 400 000 (taratura) • Sorgente segnale: Hall, sensore induttivo o sensore ad oscillatore bloccato • Fornito con staffa di montaggio • Gli strumenti possono essere fissati anche con ghiera filettata (da ordinare separatamente). • Alimentazione: 12 V e 24 V. • Quadrante nero
Conf.Singola	Conf.10pz.	Scala	Ø Installazione	Tensione
437-035-001G►	437-035-001C	0-60Km/h	80mm.	12/24 V
437-035-002G►	437-035-002C	0-120Km/h	80mm.	12/24 V
437-035-003G►	437-035-003C	0-200Km/h	80mm.	12/24 V
----	437-025-002C	0-125Km/h	140mm.	12/24 V
TERMOMETRI:
• Per tutti i tipi di veicoli industriali • Per l’indicazione della temperatura di olio motore, liquido di raffreddamento, olio idraulico, olio trasmissione
Conf.Singola	Conf.10pz.	Scala	Ø Installazione	Tensione

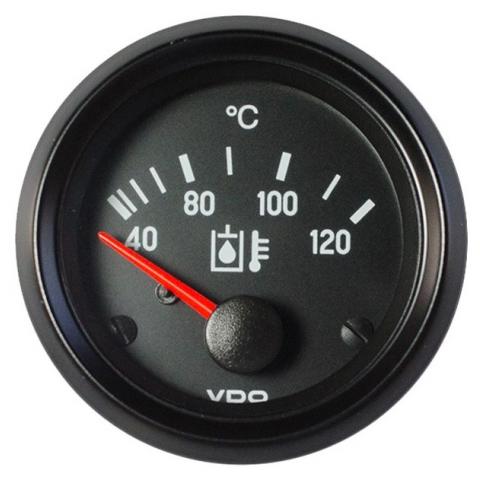

TEMPERATURA LIQUIDO DI RAFFREDDAMENTO CON SIMBOLO ISO
310-030-002G►	310-030-002C	40 – 120°C	52mm.	12 V
310-040-002G►	310-040-002C	40 – 120°C	52mm.	24 V
	310-030-020C	40 – 120°C/100-250F°	52mm.	12 V
	310-040-020C	40 – 120°C/100-250F°	52mm.	24 V
TEMPERATURA OLIO MOTORE CON SIMBOLO ISO
310-030-003G►	310-030-003C	50 – 150°C	52mm.	12 V
310-040-003G►	310-040-003C	50 – 150°C	52mm.	24 V
TEMPERATURA OLIO IDRAULICO CON SIMBOLO ISO
310-030-013G►	310-030-013C	40 – 120°C	52mm.	12 V
310-040-013G►	310-040-013C	40 – 120°C	52mm.	24 V
TEMPERATURA PER MOTORI RAFFREDDATI AD ARIA SENZA SIMBOLO ISO
310-030-004G►	310-030-004C	60 – 200°C	52mm.	12 V
310-040-004G►	310-040-004C	60 – 200°C	52mm.	24 V
TEMPERATURA OLIO DI TRASMISSIONE CON SIMBOLO ISO
310-030-015G►	310-030-015C	50 – 150°C	52mm.	12 V
310-040-015G►	310-040-015C	50 – 150°C	52mm.	24 V
PIROMETRO
397-015-003C►	---	0 – 900°C	52mm.	---
INDICATORE DELLA TEMPERATURA ESTERNA
397-035-001G►		- 25°C à + 40°C	52mm.	12 V
MANOMETRI elettrici:
• Per tutti i tipi di veicoli industriali. • Quadrante nero.
Conf.Singola	Conf.10pz.	Scala	Ø Installazione	Tensione

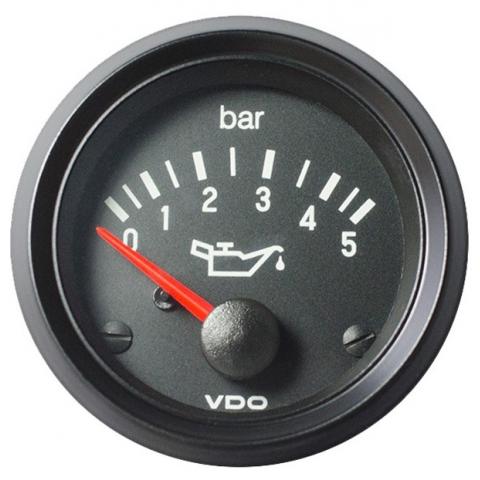

PRESSIONE OLIO MOTORE PRESSIONE CON SIMBOLO ISO
350-030-003G	350-030-003C	0 - 5 bar	52 mm	12 V
350-030-004G	350-030-004C	0 - 10 bar	52 mm	12 V
350-040-003G	350-040-003C	0 - 5 bar	52 mm	24 V
350-040-004G	350-040-004C	0 - 10 bar	52 mm	24 V
PRESSIONE OLIO DI TRASMISSIONE CON SIMBOLO ISO
350-030-005G	----	0 - 25 bar	52 mm	12 V
350-040-005G	350-040-005C	0 - 25 bar	52 mm	24 V
PRESSIONE OLIO FRENI CON SIMBOLO ISO
350-040-011G		0 - 10 bar	52 mm	24 V

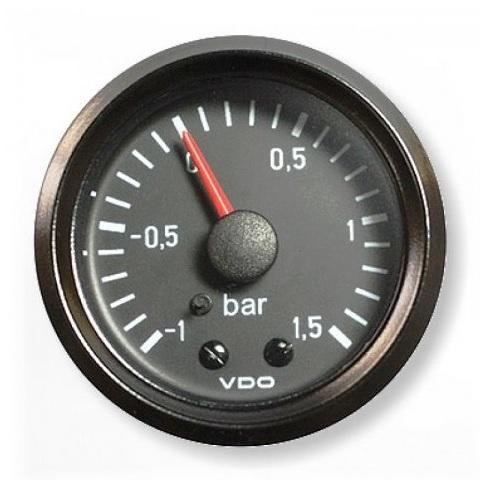

MANOMETRI meccanici:
• Non richiedono alimentazione. • Filettatura sensore M12x1,5. • Forniti senza illuminazione (ordinabile separatamente).
Conf.Singola	Conf.10pz.	Scala	Ø Installazione	Tensione
INDICATORI DI PRESSIONE MECCANICI
150-035-001G	---	1 - 1,5 bar	52 mm	---
150-035-004G	---	0 - 7 bar	52 mm	---
150-035-006G	---	0 - 10 bar	52 mm	---
150-035-009G	---	0 - 30 bar	52 mm	---
150-035-020G	---	0 - 10 x100kPa	52 mm	---

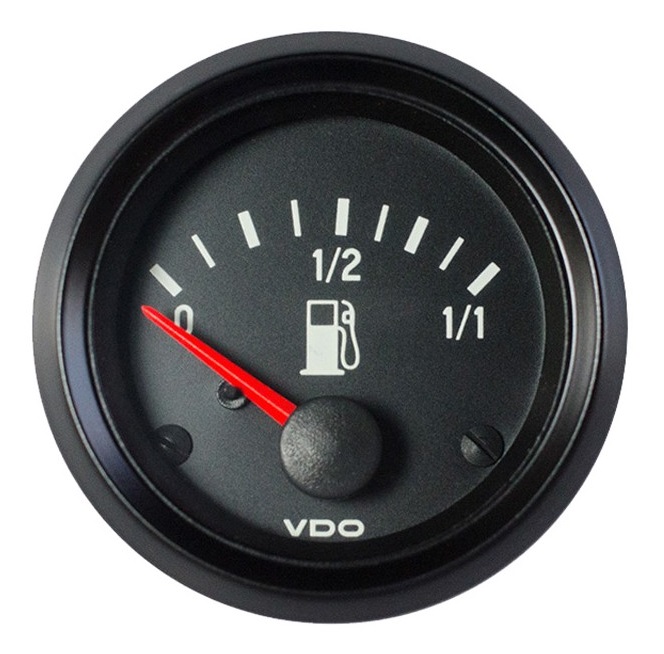

INDICATORI DI LIVELLO:
Disponibile in 2 versioni (per sensori a leva e per sensori tubolari).
Conf.Singola	Conf.10pz.	Scala	Ø Installazione	Tensione
LIVELLO CARBURANTE PER SENSORI A LEVA
301-030-001G	301-030-001C	0 - 1/1	52 mm	12 V
301-040-001G	301-040-001C	0 - 1/1	52 mm	24 V
LIVELLO CARBURANTE PER SENSORI A TUBO
301-030-002G	301-030-002C	0 - 1/1	52 mm	12 V
301-040-002G	301-040-002C	0 - 1/1	52 mm	24 V
*CONTAORE*:
• Per tutti i tipi di veicoli industriali • Conteggio fino a 99999.9 h. • Alimentazione: 12 V o 24 V. • Forniti con staffe di fissaggio, ghiere di fissaggio ordinabili separatamente
Conf.Singola	Conf.10pz.	Scala	Ø Installazione	Tensione

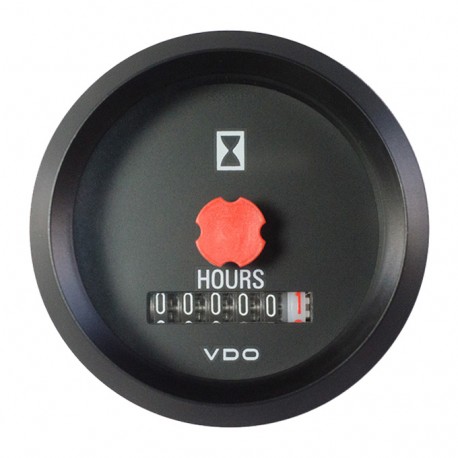

CONTAORE ELETTRONICI
331-810-012-001G	331-810-012-001B	----	52 mm	12 V
331-810-012-007G	----	----	52 mm	24 V
Conf.Singola	Conf.20pz.	Scala	Ø Installazione	Tensione
331-810-012-007B	----	----	52 mm	24 V
331-810-012-002G	331-810-012-002B	----	52 mm	12 V
*OROLOGI*:
• Per tutti i tipi di veicoli industriali • Forniti con staffe di fissaggio, ghiere di fissaggio ordinabili separatamente Confezione Codice d’ordine Scala
Conf.Singola	Conf.10pz.	Scala	Ø Installazione	Tensione

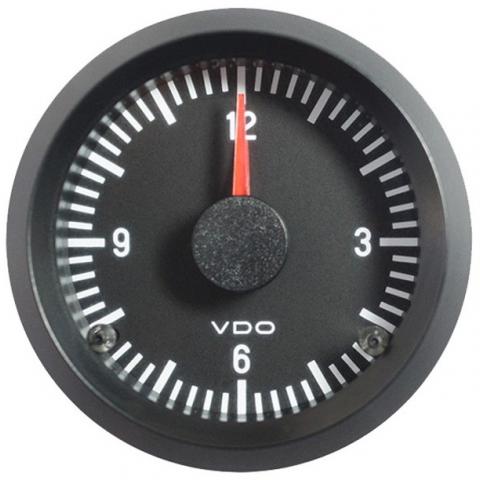

OROLOGI
370-214-031-001G	----	----	52 mm	12 V
370-214-031-003G	----	----	52 mm	24 V

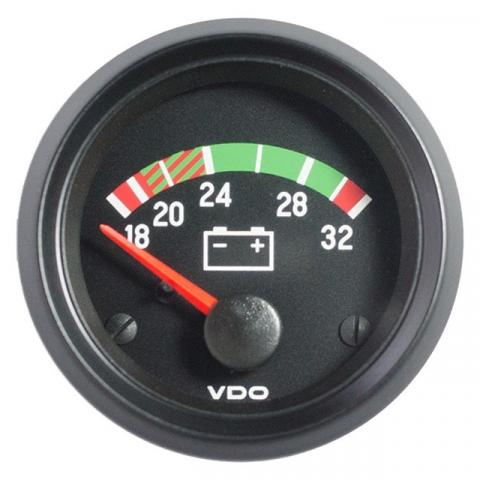

*VOLTMETRI*:
• Per tutti i tipi di veicoli industriali
Conf.Singola	Conf.10pz.	Scala	Ø Installazione	Tensione
VOLTMETRI
332-030-001G	332-030-001C	8 - 16 V	52 mm	12 V
332-040-001G	332-040-001C	18 - 32 V	52 mm	24 V

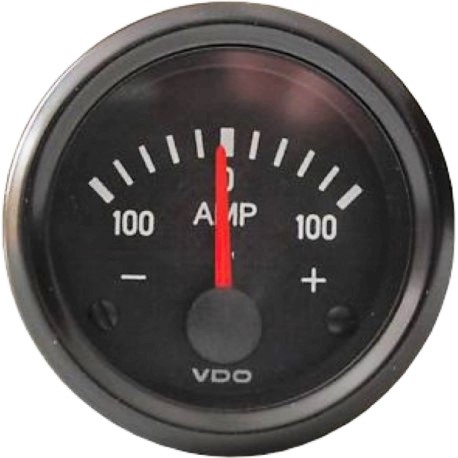

*AMPEROMETRI*:
Operano indipendentemente dalla tensione di alimentazione del veicolo. • Installabili con staffe di fissaggio • Non illuminati.
Conf.Singola	Conf.10pz.	Scala	Ø Installazione	Tensione
AMPEROMETRI
190-037-002G	190-037-002C	60 - 0 - 60 A	52 mm	---
190-037-003G	190-037-003C	100 - 0 - 100 A	52 mm	---
